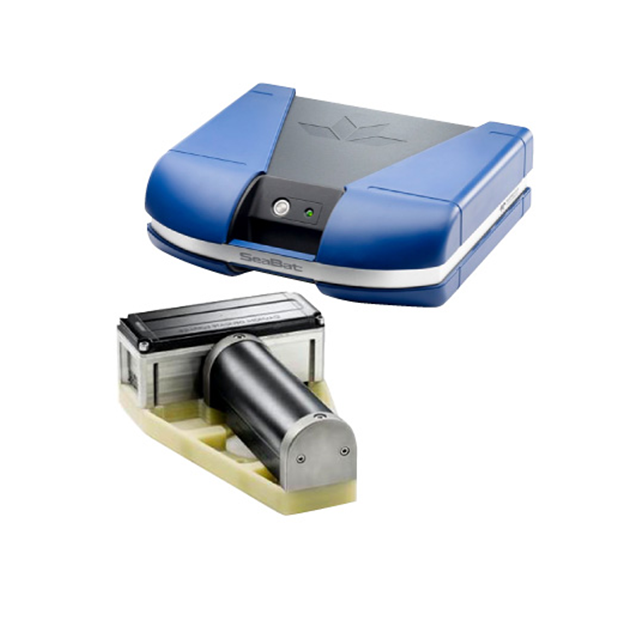

Reson SeaBat T20-P多波束
發布時間：2018-02-27 13:15:53 瀏覽量：3439次
產品簡介：
Reson以新的設計理念設計了T20-P，SeaBat產品系列添加了新的成員。高度便攜的防水聲納處理器專為小船使用設計，結合T20-P獲得高質量的測量數據。T20-P多波束價格吸引力，包含了一系列強大的軟件功能，并具有隨需求增加和為未來功能擴展的選項。T20-P提供堅固的航空箱，總重和尺寸適合商業航空公司的登機手續辦理，一人可運送。
性能特點：
Snippets&Sidescan 后向散射全水柱后向散射Tracker –J進行自動控制強力工具SeaBat User Interface 運行在臺式機或筆記本上Configurable beamformer –自定義波束
技術指標：
輸入電壓 24V DC or 100-230V AC 50/60Hz 功率 (典型 / 大) 200W / 300W 防水防塵等級 IP54 換能器線纜長度 10m (標準)，25m，50m (可選) 溫度 (操作 / 存儲) 便攜聲納系統： -2°C to +40°C / -30°C to +55°C
換能器端： -2°C to +30°C / -30°C to +55°C尺寸 高
[mm]寬
[mm]深
[mm]重量
[kg/空氣中]重量
[kg/水中]T20 Rx (EM7219)接收換能器 102 254 123 5 4.2 T20 Tx (TC2181)發射換能器 86.6 93.1 280 5.4 3.4 便攜聲納處理器 131 424 379 14 N/A T20 聲學性能 400kHz (大頻率) 200kHz (小頻率) 穿軌跡接收波束寬度(標稱值 ) 1.1° (集中) 2.2° (集中) 沿軌跡波束寬度 (標稱值10) 1.1° 2.2° 波束個數 大512， 小10 波束覆蓋 (升級到) 140° (165°) 140° 測深范圍 (典型值) 0.5-150 米 400米 距離量程 500 米 Ping率 (取決于量程) 約50 pings/s 脈寬 (CW) 30 – 300μs 脈寬 (FM) 300μs – 10ms 水深分辨率 6mm 聲納換能器耐壓水深 50m
