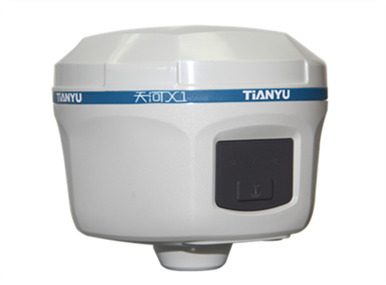

天宇 天河X1 GNSS接收機 大賽用
發布時間:2016-09-01 12:20:14 瀏覽量:5859次
產品簡介:
廣州天宇為“天宇杯”全國高等大學生測繪技能大賽傾心傾力打造的“ 天河 X1 ”GNSS測量系統,集結廣州天宇制造RTK的技術,為大賽提供穩定的儀器。
性能特點:
★小型化
小巧的緊湊型設計國產輕小RTK,小型化時代新潮流。輕裝上陣,讓測量不再負重。全新小型化RTK測量系統,主機、箱包均變得更為小巧,全套設備重量比上一代減輕1/3。
★整體防摔、防水設計
全新硬朗風格工業設計,全簡色系搭配,匠心獨運。機身采用鎂合金與ABS進行納米級合成,質量更輕,更加耐磨,更耐撞擊,提升主機防護功能。機身從外部設計到內部元件固定都做了先進的防摔防松動設計,同時從頂蓋結合部到電池倉及控制面板再到底部的接口都做了嚴密的防水防塵設計,等級達到IP67級。優良的散熱設計也提高了在高溫狀態下的工作性能。
★云服務
24小時云服務支持,時刻解決客戶在線升級、在線注冊、遠程診斷等需求,讓測量超越時間與空間。
★全能通訊模塊
收 發 一 體 化 的 內 置 電 臺 , 支 持 主 流 的 電 臺 通 訊 協 議(TrimTalk450S,TrimMark3,PCC EOT,SOUTH),實現與進口產品的互聯互通。全新的網絡程序架構,無縫兼容現有CORS系統。4G高速網絡 , 全網通模塊。
★全星座系統
多星座多頻段接收技術,全面支持所有現行的和規劃中的GNSS衛星信號,特別支持北斗三頻B1、B2、B3,支持單北斗系統定位。
★NFC觸配+雙模長距離藍牙
業內率先使用近場通訊技術,配合全新手簿,實現藍牙閃觸配對。擺脫過去復雜的藍牙搜索、連接過程,只需輕輕一碰,即可成功配對。藍牙通聯技術,配備4.0標準雙模長距離藍牙,能夠連接主流的手機、平板等數碼產品,同時兼容2.1標準,連接手簿。穩定的數據傳輸技術,藍牙距離更遠,帶給用戶更為自如的作業體驗。
★智能內核平臺
全新的智能內核平臺,擁有更快的計算能力和更低的功耗,提升主機整體穩定性?;谠撈脚_,主機能夠?qū)崟r(shí)監控各部分運行狀態,智能調節用電模式,延長野外作業時間。智能語音、智能診斷等人性化功能設計讓外業測量更高效。
★工業級手簿
高性能、全鍵盤的工業級手簿,高分辨率半透屏,快速的藍牙閃觸配對方式、續航能力強,數據傳輸方案,配合為行業量身定制的專業軟件,涵蓋工程、電力、測圖、道路等各個方向,多重選擇,更加靈活,讓測量更高效。
★多行業應用
竣工測量、地形測圖、農業測量、電力測量、變形觀測、工程放樣、管線測量……
技術指標:
測量性能
信號跟蹤
220通道,原裝進口四星板卡,支持GPS、GLONASS、北斗及伽利略系統。
BDS: B1、B2、B3
GPS :L1C/A、L1C、L2C、L2E、L5全周載波
GLONASS :L1C/A、L1P、L2C/A、L2P、L3全周載波
SBAS L1C/A、L5(對于支持L5的SBAS衛星)
Galileo: GIOVE-A和GIOVE-B、E1、E5A、E5B
中國北斗Compass SBAS:QZSS、WAAS、MSAS、EGNOS、GAGAN(星站差分)
GNSS特性
定位輸出頻率 1Hz~50Hz
初初始化時間 小于8秒
始化可靠性 >99.99%
全星座接收技術,能夠支持來自所有現行的和規劃中的GNSS星座信號
高可靠的載波跟蹤技術,大大提高了載波精度,為用戶提供高質量的原始觀測數據
智能動態靈敏度定位技術,適應各種環境的變換,適應更加惡劣、更遠距離的定位環境
高精度定位處理引擎
定位精度
碼差分GNSS定位
水平:0.25 m + 1 ppm RMS
垂直:0.50 m + 1 ppm RMS
SBAS差分定位精度:典型<1m 3DRMS
靜態GNSS測量
水平:±(2.5 mm + 0.5mm/km×d)
垂直:±(5mm+1mm/km×d)(d為被測點間距離,km)
實時動態測量
水平:±(10 mm + 1mm/km×d)
垂直:±(20mm+1mm/km×d)(d為被測點間距離,km)
網絡RTK精度
水平:±(8 mm + 1mm/km×d)
垂直:±(15mm+1mm/km×d)(d為被測點間距離,km)
尺寸
12.9 cm×11.2cm,體積1.02L
硬件
重量
≤1kg
材質
鎂合金內殼,高密度塑料外殼
溫度
工作溫度:–80 °C到+90 °C
存儲溫度:–80 °C到+90 °C
濕度
抗冷凝
防護等級
防水:2m浸泡,IP67級
防塵:完全防止粉塵進入,IP67級防震
不工作時,從3米高測桿上跌落到水泥地面不損壞;
工作時,可承受到40G10毫秒鋸齒波沖擊試驗電源
9-25V寬壓直流設計,帶過壓保護
電氣
電池
兩塊可卸鋰電池,7.4V,≥4800mAh
功耗
0.5W
電池工作時間
單塊電池使用時間
18h(靜態模式)
6h(內置電臺基準站模式)
8h(移動站模式)
I/O端口
5PIN 外接電源接口+RS232
7PIN RS232+USB
1個網絡/電臺數據鏈天線接口
SIM卡卡槽
通訊和數據存儲
無線電調制解調器
內置原裝進口PDL收發一體電臺 0.5W/2W
外置發射電臺 15W/35W
工作頻率 410-430MHZ,450-470MHZ可選
通訊協議: TrimTalk450S,TrimMark3, PCC EOT, SOUTH
蜂窩移動
WCDMA3.5G網絡通訊模塊,兼容GPRS/EDGE(可擴展4G);
可定制CDMA2000/EVDO 4G通訊
藍牙
BLEBluetooth 4.0藍牙標準,支持android、ios系統手機連接
Bluetooth 2.1 + EDR標準
WIFI
802.11b/g
NFC無線通信
采用NFC無線通信技術,手簿與主機觸碰即實現藍牙自動配對(需手簿同樣配備NFC無線通信模塊)
外部通信
可選配外接GPRS/CDMA雙模通訊模塊,自由切換,適應各種工作環境
數據存儲/傳輸
4GB內部存儲器,可以擴展32G,3年以上原始觀測數據(大約1.4 MB/日),基于每15秒鐘從平均14顆衛星上記錄。(可任意擴展)
即插即用的USB傳輸數據方式
數據格式
差分?jǐn)?shù)據格式:CMR+、CMRx、RTCM 2.1、RTCM 2.3、RTCM 3.0、
RTCM 3.1、RTCM 3.2輸入和輸出
GPS輸出數據格式:NMEA 0183、PJK平面坐標、二進制碼、Trimble GSOF
網絡模式支持:VRS、FKP、MAC,支持NTRIP
協議導出格式:HCN、DAT、RINEX
按鍵
單鍵操作 可視化操作,方便快捷
用戶交互/外觀
指示燈
三指示燈
語音
人性化語音提示
