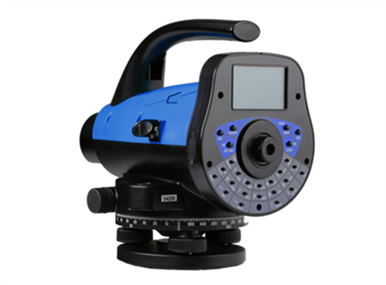

天宇 CL04高精度數字水準儀 比賽專用
發布時間:2016-09-01 12:36:44 瀏覽量:3717次
產品簡介:
廣州天宇為“天宇杯”全國大學生測繪技能大賽全新打造的國產高精度數字電子水準儀CL04,采用徠卡的水準儀補償模式,全新設計,密封防塵、操作簡便、結構緊湊、外形美觀。
性能特點:
★為大賽量身定制
按照本次高校技能大賽的組委會要求,計算界面不自動顯示高差,小數點顯示為4位,更好地展現參賽選手們的專業技能。
★適用于國家二等水準測量
提供多種測量模式,可自定義符合國家水準測量規范的二等至四等電子水準測量程序,可輸入國家測量規范中的限差,可以實時計算前尺高程,以及提供閉合差等。輕松完成二等水準測量。
★高程測量精度
高程精度達到±0.4mm/km,距離精度達到±0.001×D,滿足二等水準測量的精度要求,條碼識別技術提供了出色的測程表現:1.8m~110m。強大的補償功能,具有超限報警功能。
★自動化讓測量效率提高1/2
自動讀數、自動計數、自動儲存,避免誤讀誤記以及人為讀數誤差等,電子測量更準確、更可靠。瞬間完成測量,單次測量3秒以內完成,提高1/2的測量效率。測量只需三步:照準、測量、顯示結果,整個操作簡單快捷。
★全能實現高差、高程、放樣、十字絲檢等功能
★強大的平差計算功能
★多種成果輸出形式
CL04數字水準儀搭配數據后處理軟件。簡單易用,提供“原始報表”、“點報表”、“測站報表”等多種報表形式。數據導出方便,并可以自動平差 ,文件格式遵照國家測量規范編寫,與現行野外記錄手簿統一,方便測量人員提交外業測量成果。
技術指標:
本科大賽儀器型號
CL04
高程測量精度 每公里往返測標準差 (ISO17123-2)
銦瓦標尺
0.4mm
光學測量
2.0mm
標準標尺
1.0mm
距離測量
距離測量精度
D≤10m:10mm;D>10m:D*0.001
標準偏差
5mm/10m
測距范圍
電子
1.8m~110m
光學
≥ . 0 6m
顯示
高度
1mm/0.1 mm/0.01mm可選
距離
0.1m
測量時間
一般條件下小于3秒
使用時間
標配電池1400mAh
10小時
望遠鏡
放大倍率
32×
物理直徑
40mm
視場角
1°20″
乘常數
100
加常數
0
補償器
類型
磁阻尼補償器
補償范圍
≥10′
補償誤差
0.2″
數據存儲
內存
16MBit,20000點
點號
遞增/自定義
接口
USB
外部存儲SD卡
FAT32格式,單個文件4G
測量值改正
視線傾斜誤差改正
自動
地球曲率改正
開/關
圓水準器靈敏度
8′/2mm
自動斷電
5分鐘/OFF
單次測量時間
典型3秒
測量模式
單次 重復 均值 中值
測量程序
(a)BF BBFF (a)BFFB往返測,單程雙轉點 , 沉降觀測
編碼
標注、自由編碼
顯示器
帶照明160*96點陣液晶
工作溫度
-20℃—+50℃
貯藏溫度
-40℃—+70℃
尺寸
230mm×146mm×210mm
重量
2.7kg
