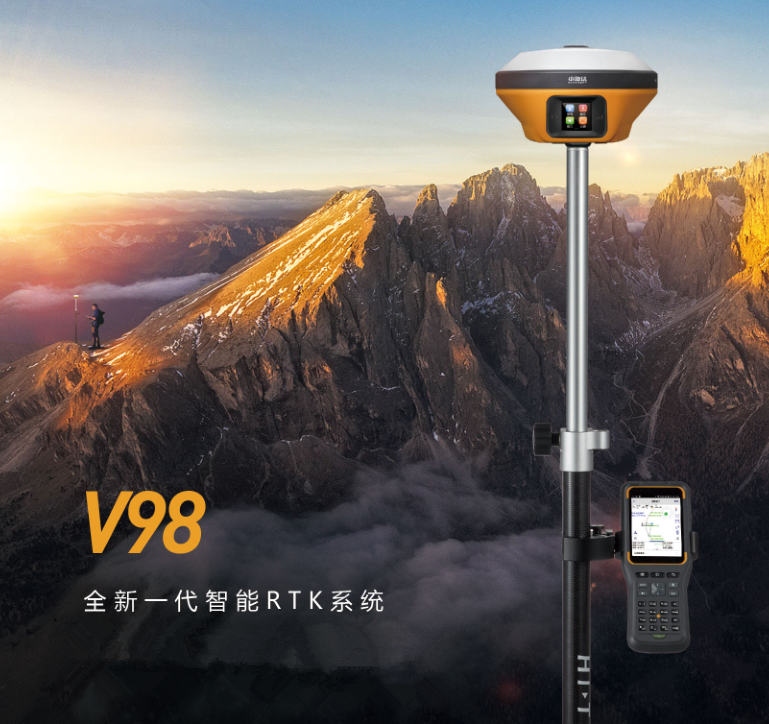

中海達V98 智能 RTK系統
發布時間:2019-02-28 10:41:42 瀏覽量:2671次
產品簡介:
V98是中海達品牌新一款GNSS接收機,新一代測量引擎,支持星站差分,內置4G全網通通訊和多協議電臺,采用全新外觀設計,鎂合金結構,Linux3.2.0操作系統,內置高清OLED顯示和電容式觸摸屏,是一款智能、輕巧的測量型GNSS接收機。
性能特點:
◇ 新一代小型智能RTK,配新一代測量引擎BD990,提供智能測繪整體解決方案;
◇ 全星座、多通道,Maxwell7技術,支持全星座全頻段解算,快速準確定位,提高可靠性;
◇ 支持星站差分服務(選配功能),全球單機準確定位4厘米;
◇ 高清OLED彩色觸摸顯示屏,擁有防水功能;
◇ 內置16GB大容量存儲、4G全網通通信和4G網絡天線,支持OTG功能;
◇ 全向電臺天線,內置多協議電臺,4W發射功率,移動站支持網絡中繼和電臺中繼;
◇ 支持WiFi、藍牙、NFC通訊;
◇ 內置重力加速度傳感器(電子氣泡),支持傾斜測量;
◇ 高容量智能鋰電池,LED燈電量顯示,更短充電時間;
◇ 全新外觀,鎂鋁合金結構,更強固;
◇ 靜態數據雙格式存儲(*.GNS / RINEX數據);
◇ 新一代人體工程學設計手薄iHand30,內置4G全網通,配備手簿專用充電器實現快速充電,支持OTG;
◇高性能電臺,116個頻道可調,發射功率4擋可調,功率可達30W(選配HDL全能星多協議電臺)
◇ 測量軟件Hi-Survey,全新UI交互,強大的底圖顯示,道路算法、開放的互聯功能等;
◇ 支持中海達云服務系統,隨時隨地管理您的所有設備和數據。
技術指標:
V98技術參數 GNSS配置 通道數:336 BDS:B1,B2,B3 GPS:L1C/A,L2C,L2E,L5 GLONASS:L1C/A,L1P,L2C/A,L3 CDMA GALILEO:E1,E5A,E5B,E5AltBOC,E6 SBAS:L1C/A,L5 QZSS,WAAS,MSAS,GAGAN,IRNSS 星站差分(選配) 輸出格式 ASCII: NMEA-0183,二進制碼 定位輸出頻率 1Hz~50Hz 靜態數據格式 GNS,Rinex雙格式靜態數據 差分格式 CMR,RTCM2.X,RTCM3.0,RTCM3.2 網絡模式 VRS,F(xiàn)KP,MAC;支持NTRIP協議 系統配置 操作系統 Linux操作系統 啟動時間 3秒 數據存儲 內置16GB ROM,支持靜態數據自動循環存儲 精度和可靠性[1] RTK定位精度 平面:±(8+1×10-6D)mm (D為被測點間距離) 高程:±(15+1×10-6D)mm (D為被測點間距離) 靜態定位精度 平面:±(2.5+0.5×10-6D)mm (D為被測點間距離) 高程:±(5+0.5×10-6D)mm (D為被測點間距離) DGPS定位精度 平面精度:±0.25m+1ppm ;高程精度:±0.50m+1ppm SBAS定位精度 0.5m 初始化時間 <10秒 初始化可靠性 >99.99% 通訊單元 I/O端口 5芯接口,USB接口,SMA接口,Nano SIM卡槽 蜂窩移動 內置4G網絡通信:
TDD-LTE,F(xiàn)DD-LTE,WCDMA,EDGE,GPRS,GSMWiFi通信 802.11 b/g接入點和客戶端模式,可提供WiFi熱點服務 藍牙通信 Bluetooth? 4.0/2.1+EDR,2.4GHz 內置電臺 內置收發一體電臺: 功率:1W/2W/4W可調 頻段:403MHz~473MHz 協議:HI-TARGET,TRIMTALK450S,TRIMMARKⅢ,TRANSEOT 頻道數:116個頻段(其中16個可配置) 外掛電臺 外掛電臺 功率:5W/10W/20W/30W可調, 頻段:450~470MHz, 傳輸速率:19.2kbps/9.6kbps可調 頻道:116個頻段可調 傳感器 電子氣泡 實現智能對中 傾斜測量[2] 內置傾斜補償模塊,系統會持續監控對中桿的傾斜度,并進行補償糾正坐標 溫度傳感器 實現智能控溫調頻 用戶界面 按鍵 單按鍵 顯示屏 工業級OLED高清彩色顯示,電容觸摸屏 LED提示燈 衛星燈,信號燈,電源燈 功能應用 功能 OTG功能,NFC閃聯,WebUI交互,U盤固件升級,網絡中繼,電臺中繼 智能應用 智能語音,功能自檢,智能電池、電池快充 遠程服務 消息推送、在線升級、遠程控制 云服務 設備管理,位置服務,協同作業,數據分析 物理特性 主機電池 高容量鋰電池6800mAh/塊(標配2塊)帶電量顯示燈,
單塊電池網絡移動站工作時間10小時[3]外接電源 6~28V寬壓直流設計,5芯接口 尺寸 Φ158mm×98mm 重量 ≤1.2kg(含電池) 功耗 4.4W 材料 外殼采用鎂合金材料 環境特性 防塵防水 IP67 防摔 抗2米高測桿自然跌落 相對濕度 不冷凝 工作溫度 -40℃~+75℃ 存儲溫度 -55℃~+85℃ 注:[1]測量精度、準確性、可靠性和初始化時間取決于各種因素,包括衛星數量、幾何分布、觀測時間、大氣狀況及多路徑效驗等,該數據在正常條件下得出。
[2]傾斜測量精度受磁場環境等多種因素干擾影響。
[3]電池工作時間與工作環境、工作溫度及電池壽命有關。
