SZT-R1000車機載一體化輕型移動測量系統
發布時間：2017-04-25 13:40:22 瀏覽量：3771次
SZT-R1000車機載一體化輕型移動測量系統
產品簡介：
SZT-R1000車機載一體化輕型移動測量系統是我們自主研發的輕型移動測量系統，將高精度三維激光掃描儀、GNSS衛星定位系統、慣性導航系統、360度全景相機以及控制模塊、時間同步模塊等高度集成，融合多種定位模式，方便快捷的安裝于汽車和飛機等移動載體上，快速獲取高精度多元數據。通過配套軟件進行數據處理和加工，獲取4D數據成果以及三維模型?？蓮V泛應用于測繪、國土、交通、電力、數字城市和互聯網街景等領域。
性能特點：
高集成
激光掃描儀、慣性導航系統、全畫幅相機等多部件高度集成，整機緊湊。
高精度
GNSS+INS和激光掃描技術，測量精度高。
效率高
高速運轉的掃描儀以及穩定連續的定位系統，工作效率高
長測程
掃描測程可達920m
多平臺
系統可實現汽車、舶船、飛機等多平臺搭載。
易操作
靈活快速拆裝，操作簡便
高智能
后處理軟件，點云數據和影像數據無縫對接，多類型成果輸出
技術指標：
指標
參數
掃描測程
920m
掃描速度
55萬點/秒
角度分辨率
0.001°
掃描現場角
0°~330°
測量精度
±20mm
影像分辨率
3000萬像素
作業速度
≤50Km/h
功耗
85V
尺寸
515*248*310（mm）
重量
17.39kg
電壓
12v~36V

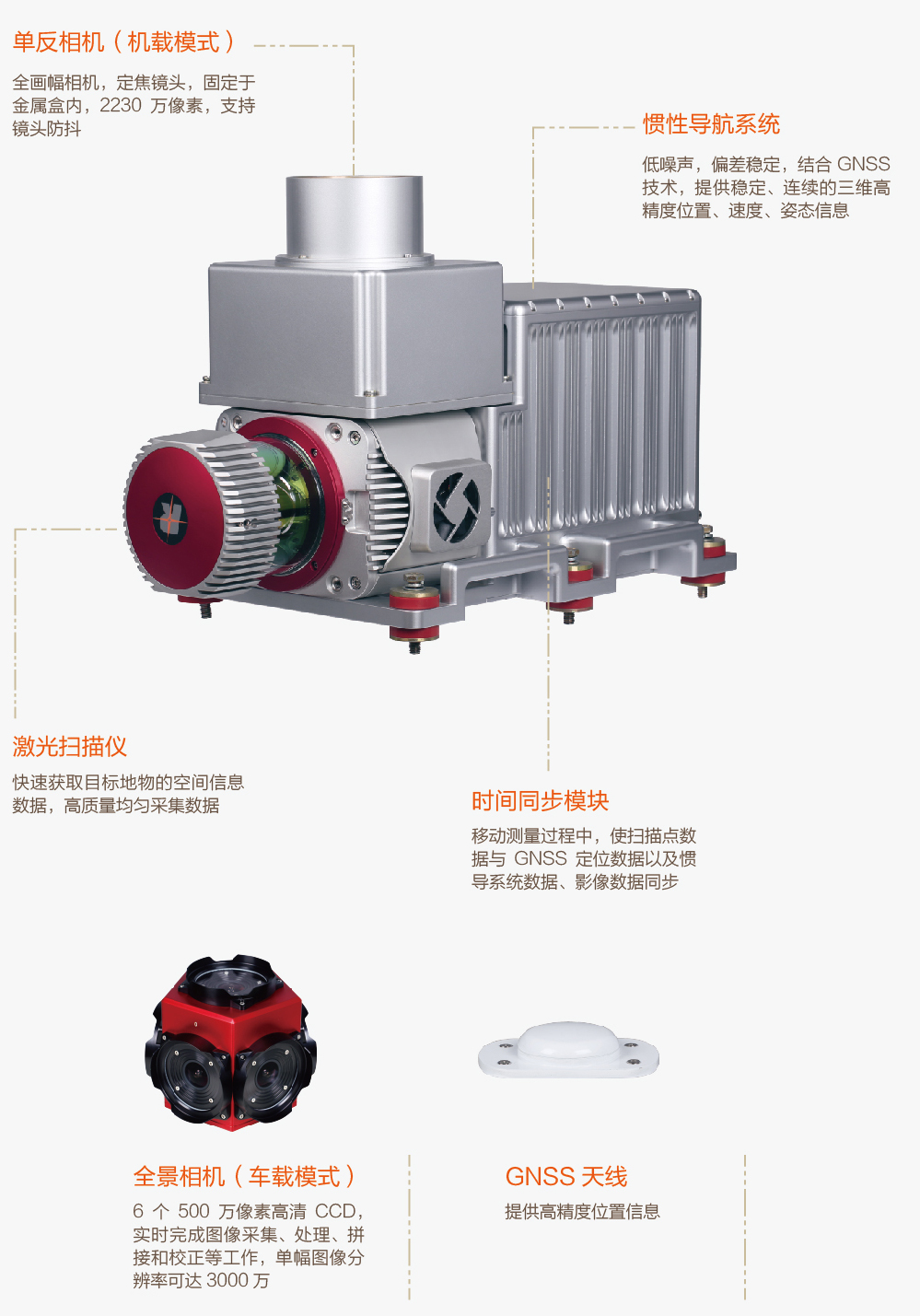

系統硬件
部分
標配
選配
pos系統
√
激光掃描儀GNSS衛星定位系統
√
控制與存儲系統
√
全景相機（車載配置）
√
單反相機（機載配置）
√
系統軟件：
軟件名稱
主要功能
征圖操控軟件
CLMS-01小型激光測量設備實時顯控程序，用于小型車載和機載激光測量設備的控制和實時軌跡監測。其主要功能有：開啟和關閉掃描儀，開啟相機、慣導、GNSS，導入航線文件，實時顯示設備狀態、行進軌跡、掃描點云、拍攝影像，下載慣導、GNSS、掃描儀數據等等
GNSS后差分處理軟件
對基準站數據進行提取及格式轉換
軌跡結算軟件
融合GNSS后差分數據與IMU數據，獲得高精度坐標與姿態（POS）信息
征圖點云解算軟件
進行基準站、移動站數據的格式轉化，慣導數據的格式轉化，提供由激光掃描儀導出的點云數據處理結果，可導出.las，.xyz，.view，等格式的點云數據
征圖影像點云配準軟件
PointProcess
主要用于讀寫、顯示和瀏覽激光點云及全景影像，并進行點云數據與全景影像的空間配準，同時可以完成對空間點、線、面要素的測量和保存。
征圖影像網上發布軟件
CloudPoints
通過建立全景，實現全景網絡發布，360°自由旋轉瀏覽、加載顯示熱點信息、單像測量、跳轉等功能
整體解決方案：
掃描儀
POS系統
全景相機
角度分辨率:0.001°
發射頻率：500kHz
測距精度：優于5mm
掃描速率：200線/秒，無窮次回波
信號數字化：每個回波具有16位分辨率強度信息
掃描視場角：0°~330°測量可操作飛行高度350m,有效距離920m
激光器類型：脈沖式
激光等級：一激光
防護等級：IP64防塵，防水飛濺
存儲溫度：-20℃~+50℃
作業溫度：0℃~+45℃
輸入電壓：11V~32V
功率：50W
慣導零漂：0.05°/h
差分后姿態精度：0.002°
差分后航向精度：0.005°
數據存儲空間：8~32G
工作溫度范圍：-40°~＋60°
體積：150*150*150（mm）
重量：4.5Kg
功耗：15W（24v直流供電）
外部電源：21V~32V直流供電
成像模塊：6臺500萬像素高清CCD及低畸變鏡頭
采集控制模塊：多相機同步軟件、圖像拼接軟件
像元大小:3.45*3.45
芯片：Sony IC×655 CCD,2/3″
分辨率：單CCD2448*2048
全景：8000*4000
幀速：JPEG壓縮，10FPS;無壓縮：5FPS
數據接口：USB3.0
數據輸出：12-bit raw 格式原始彩色圖像
快門形式：全局快門
鏡頭：4.4mm定焦，覆蓋率90%
GPIO：12-pin GPIO,可用于外觸發、外部電源等。
尺寸：160*139（mm）
外殼：鋁合金，防水防震
功耗：13W,12V
