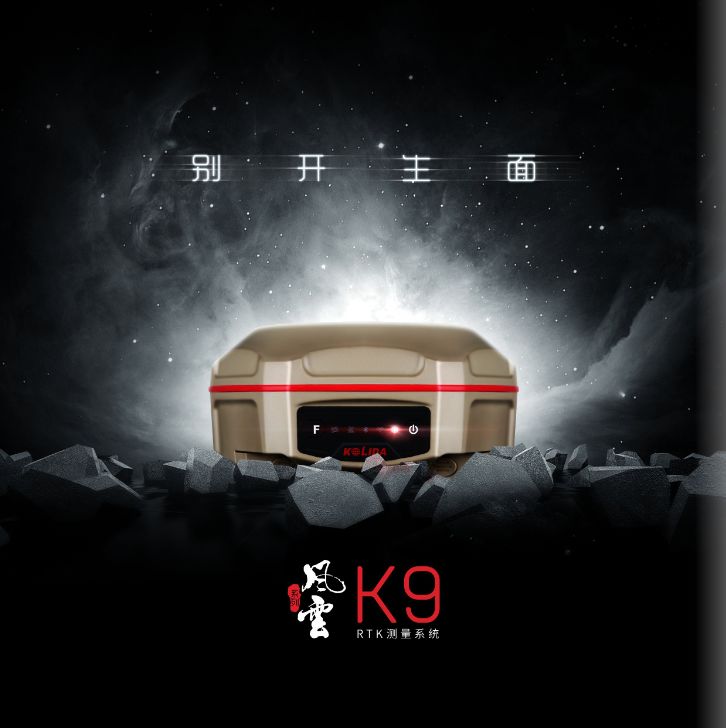

科力達2019款風云K9 RTK測量系統
發布時間：2018-12-29 17:50:25 瀏覽量：5428次
產品簡介
科力達K9 RTK測量系統，配備Linux平臺，采用六邊形設計，保證信號傳輸更遠。收發一體化電臺，高中低三檔可調，典型作業距離8km。電臺天線支架設計實現360度全向發射信號。雙電池支持熱插拔，延長續航時間。NFC閃觸配對與智能語音、電子氣泡等功能方便用戶的使用。
性能特點
嵌入Linux平臺 打造完整智能系統
智能Linux系統平臺,配備新一代Cortex-A5微處理器，加之智能云端，接收機將不再是一臺單獨的硬件設備，而是一個完整的智能系統，借助科力達強大的云端服務平臺，可以對設備遠程注冊升級、遠程服務和遠程診斷，足不出戶便可享受到科力達的遠程服務。
采用六邊形設計 信號傳播更遠
采用經典的對稱式設計，雙按鍵+五指示燈設計，保證產品可操控性。波粒外殼，微波穿透率更高，信號傳播范圍更廣。采用結晶型分子材料，耐磨性更好。
多種數據鏈 與世界的交互
收發一體化內置電臺
a.收發一體化全功能內置電臺，高中低三檔可調，典型作業距離8km，滿足常規作業所需；
b.支持內置電臺中繼功能，有效延伸作業距離；
c.410-470寬頻頻段，支持TrimTalk450S/TrimMark3/SOUTH,實現與進口設備的互聯互通；
d.支持自定義頻段，可通過手簿、手機、隨時更改通道頻率，實現連接。
wifi數據鏈
可借助wifi連接網絡，獲取數據，亦可開放wifi熱點，由多種設備接入，進行更加豐富的設置與調整。
雙向長距離藍牙
a.雙向傳輸設計，實現主機與手簿的實時互通，接收機可使用手簿網絡接收差分信號；
b.長距離：100米連接，信號傳輸穩定，兼容2.1標準，應用便利靈活。
新型電臺天線支架 實現360度全向發射
新設計的折疊式電臺天線支架，實現天線的360°全向發射，抗干擾能力更強，信號傳播距離更遠。
多項功能 為測繪而來
雙電池設計，“無限”續航
采用雙電池設計，支持熱插拔，無限續航，為基準站模式下的內發射提供強勁保障。
支持快速充電，支持豐富的外接充電配設。
※電池與手簿電池通用，外業工作更靈活
NFC閃觸配對
NFC閃觸配對技術，可快速建立通信數據鏈，擺脫傳統繁瑣的連接過程，獲得更順暢的使用體驗。
智能語音
一鍵播報主機模式，智能提醒主機狀態。默認支持中文、英語、韓語、俄語、葡萄牙語、西班牙語、土耳其語；支持語音自定義。
電子氣泡
檢查對中桿是否水平時，用戶不必再關注對中桿的物理氣泡，手簿測量軟件上電子氣泡實時顯示對中桿的整平狀態。
智能 點燃多個角度
短信通
主機支持短信功能設置，設置完成后可通過移動站手簿給基準站主機發短信，遠程設置基站、電臺協議等。
云服務
強大的云服務管理平臺，可遠程管理、配置設備，支持查看進度、管理作業、備份數據、實時共享、在線升級、在線注冊等多種使用功能，為用戶提供專家式一對一遠程服務。
Web UI
接收機內置管理界面，訪問Web UI，可實時查看或更改主機狀態、主機配置、衛星信息、數據記錄、數據傳輸、電臺設置、固件升級、用戶管理、用戶幫助等信息。
技術指標
配 置
詳細指標
測量性能
信號跟蹤
BDS：B1、B2、B3；
GPS： L1C/A、L1C、L2C、L2E；
GLONASS：L1C/A、L1P、L2C/A、L2P；
SBAS：L1C/A；
Galileo：GIOVE-A和GIOVE-B、E1、E5A、E5B；
QZSS、WAAS、MSAS、EGNOS、GAGAN； 2 L-Band跟蹤
GNSS特性
定位輸出頻率 1Hz～50Hz；初始化時間 小于10秒；初始化可靠性 ＞99.99%；全星座接收技術，能夠支持來自所有現行的和規劃中的GNSS星座信號；高可靠載波跟蹤技術，提高載波精度，提供高質量原始觀測數據；智能動態靈敏度定位技術，適應各種環境變換，適應惡劣、遠距離定位環境；高精度定位處理引擎
定位精度
碼差分GNSS定位
水平：0.25 m + 1 ppm RMS；垂直：0.50 m + 1 ppm RMS；SBAS差分定位精度：典型<5m 3DRMS
靜態測量精度
±（2.5 mm + 0.5mm/km×d）（d為被測點間距離，km）
RTK測量精度
±（8 mm + 1mm/km×d）（d為被測點間距離，km）
操作系統
用戶交互
操作系統
Linux
按鍵
雙鍵操作，方便快捷
指示燈
五指示燈
web交互
內置Web UI管理后臺，支持WiFi和USB模式訪問接收機內置Web UI管理頁面，實時監控主機狀態，自由配置主機
語音
智能語音技術，智能狀態播報、語音操作提示；默認支持中文、英語、韓語、俄語、葡萄牙語、西班牙語、土耳其語； 支持語音自定義
二次開發
提供二次開發包，開放OpenSIC觀測數據格式以及交互接口定義用于二次開發
數據云服務
網頁版云服務管理平臺，支持在線注冊等遠程管理、數據交互等服務
硬件
尺寸
175mm*83mm（直徑、高）
重量
1.06kg（無電池）
材質
熱塑性聚酯、聚碳酸酯高分子材料
溫度
工作溫度：–30 °C到+65 °C；存儲溫度：–40 °C到+80 °C
濕度
抗95%冷凝
防護等級
防水：1m浸泡，IP67級； 防塵：完全防止粉塵進入，IP67級
防震
抗2米隨桿跌落
電氣
電源
9-28V寬壓直流設計，帶過壓保護
電源解決方案
雙電池供電，支持熱插拔,電量6800mAh
通訊
I/O端口
5芯PIN LEMO 外接電源接口+RS232；7芯PIN LEMO 外接USB（OTG）；電臺、網絡天線接口（共用）；SIM卡卡槽
無線電調制解調器
內置高性能收發一體電臺,低中高（1W、2W、3W）三擋，典型作業距離8km，工作頻率410-470MHz，可切換電臺中繼模式；外置發射電臺 5W/25W，工作頻率 450-470MHz通訊協議： TrimTalk450S,TrimMark3, SOUTH
蜂窩移動
基于Linux平臺的智能PPP撥號技術，自動實時撥號、工作過程中持續在線；主機外置網絡天線，配備4G高速網絡通訊模塊（支持移動、聯通、電信），兼容3G/GPRS/EDGE；兼容各種CORS系統接入
藍牙
Bluetooth 4.0藍牙標準，支持Android系統手機連接；Bluetooth 2.1 + EDR標準
NFC無線通信
采用NFC無線通信技術，手簿與主機觸碰即可實現藍牙自動配對（需手簿同樣配備NFC無線通信模塊）
外部通信
可選配外接GPRS/CDMA雙模通訊模塊，自由切換，適應各種工作環境；支持外接無線上網卡
WIFI
標準
802.11b/g/n標準
WIFI熱點
具有WIFI熱點功能，任何智能終端均可接入接收機，對接收機功能進行豐富的個性化定制；工業手簿、智能終端等數據采集器可與接收機之間通過WIFI進行數據傳輸
WIFI數據鏈
接收機可接入WIFI，通過WIFI進行差分?jǐn)?shù)據播發或接收
數據存儲傳輸
數據存儲
8G內置固態存儲器,支持32G外接擴展；自動循環存儲(存儲空間不夠時自動刪除之前數據)；支持外接USB存儲器進行數據存儲；豐富的采樣間隔，支持50Hz的原始觀測數據采集
數據傳輸
一鍵智能拷貝通過外接USB存儲器直接導出主機靜態數據；即插即用的USB傳輸數據方式；FTP下載、HTTP下載
數據格式
靜態數據格式：南方STH、Rinex2.01和Rinex3.02等多種格式；差分?jǐn)?shù)據格式：CMR+、CMRx、RTCM2.1、
RTCM2.3、RTCM3.0、RTCM3.1、RTCM3.2輸入和輸出；GPS輸出數據格式：NMEA0183、PJK平面坐標、二進制碼、TrimbleGSOF；網絡模式支持：VRS、FKP、MAC，支持NTRIP協議
慣導系統傳感器
傾斜測量（選配）
內置傾斜補償器（選配），根據對中桿傾斜方向和角度自動校正坐標
電子氣泡
內置感應器，手簿軟件可顯示電子氣泡，實時檢查對中桿整平情況
溫度傳感器
內置多個溫度傳感器，采用智能變頻溫控技術，實時監控與調節主機溫度
