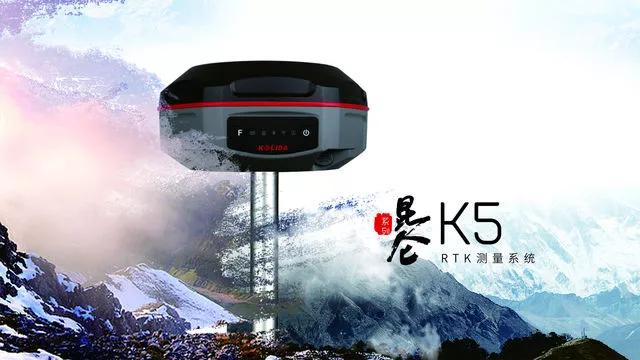

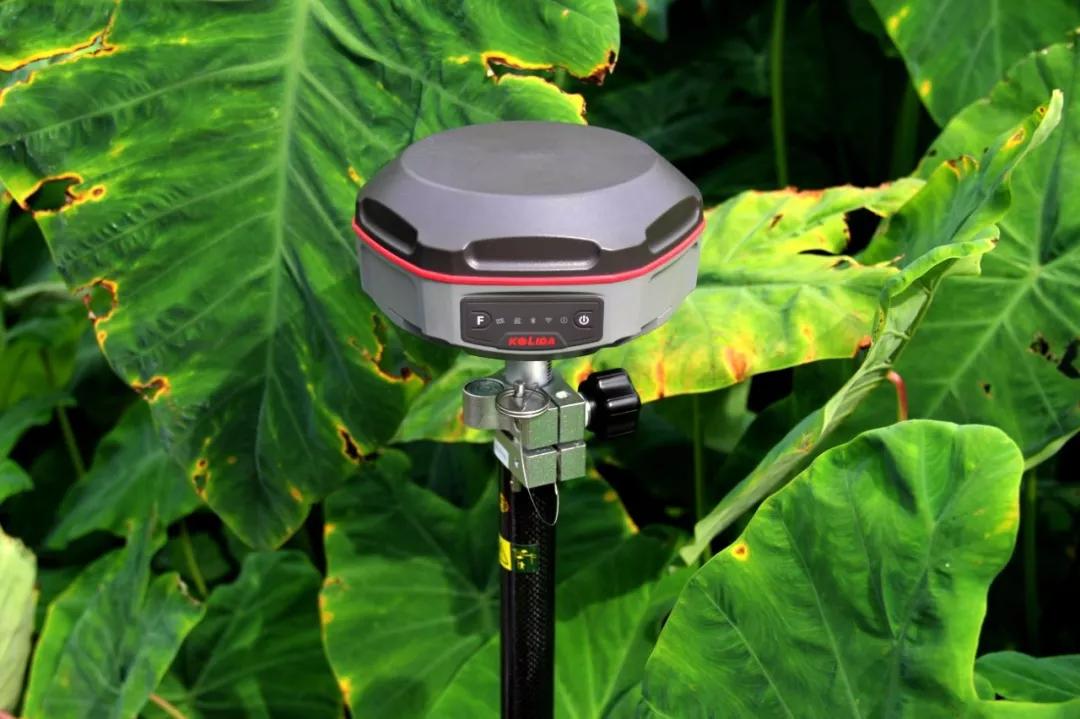

科力達2019款昆侖K5 RTK測量系統
發布時間：2018-12-29 18:01:04 瀏覽量：7385次
產品簡介
科力達K5 RTK測量系統配備Linux平臺、內置電臺，配合智能云平臺，打造一個完整智能系統，典型測距8公里。多種數據鏈實現多種互聯。雙電池支持熱插拔，延長續航時間。NFC閃觸配對與智能語音、電子氣泡等功能方便用戶的使用。
性能特點
強大平臺內核，打打造完整智能平臺系統造完整智
嵌入式Linux 操作系統平臺，儀器啟動更快，響應更實時。支持多線程操作模式，運行速度快功耗低，智能調控運行狀態。統一開發接口，可根據用戶需求提供大量定制功能，拓展設備可能性與可用性。
配合智能云平臺，呈現一個完整智能系統，可對設備進行遠程注冊升級、遠程服務和遠程診斷， 足不出戶便可享受到科力達服務。
獨特六邊設計，延長傳播距離
采用經典的對稱式設計，色彩呈現理性而不失科技的質感。雙按鍵+ 五指示燈設計，保證產品可操控性。
波粒外殼，微波穿透率更高，信號傳播范圍更廣。采用結晶型分子材料，耐磨性更好。
全能數據鏈
全功能電臺
收發一體化全功能內置電臺， 高中低三檔可調， 典型作業距離
8km ，滿足常規作業所需；
支持內置電臺中繼功能，延伸作業距離；
c.410-470 寬頻頻段， 支持TrimTalk450S/TrimMark3/SOUTH, 實現與進口設備的互聯互通；
d. 支持自定義頻段，可通過手簿、手機、隨時更改通道頻率，實現可靠連接。
高速網絡
4G 全網通模塊，向下兼容3G 、2G ，適用各種信號區域，更有多種配置可選。全新網絡架構，支持現行主流CORS 系統；
基于Linux 平臺采用PPP 撥號技術， 自動實時與基站進行心跳交互，保證測量過程中持續在線。
藍牙數據鏈
雙向傳輸設計，實現主機與手簿的實時互通，接收機可使用手簿網絡接收差分信號；
配備4.0 標準超長距離藍牙， 采用穩定的數據傳輸技術， 信號傳輸穩定，兼容2.1 標準，應用便利靈活。
WIFI 數據鏈
可借助wifi 連接網絡，獲取數據。也可開放wifi 熱點，由多種設備接入，進行更加豐富的設置與調整。
技術支撐，每個細節都為測繪而來
雙電池設計，支持熱插拔
采用雙電池設計，支持熱插拔，無限續航，為基準站模式下的內發射提供強勁保障。
支持快速充電，支持豐富的外接充電配設。電池與手簿電池通用，外業工作更靈活。
NFC 閃觸配對
采用全新NFC 閃觸配對技術，可快速建立通信數據鏈，擺脫傳統繁瑣的連接過程，獲得更順暢的使用體驗。
智能語音
一鍵播報主機模式，智能提醒主機狀態。默認支持中文、英語、韓語、俄語、葡萄牙語、西班牙語、土耳其語；支持語音自定義。
電子氣泡
檢查對中桿是否水平時，用戶不必再關注對中桿的物理氣泡，手簿測量軟件上電子氣泡實時顯示對中桿的整平狀態。
傾斜測量（選配）
新的傾斜測量功能，通過簡單搖動對中桿，軟件即可自動完成結算與校正，實現準確定位。
智能互聯，無處無時不在的測繪
Web UI
接收機內置管理界面，訪問Web UI ，可實時查看或更改主機狀態、主機配置、衛星信息、數據記錄、數據傳輸、電臺設置、固件升級、用戶管理、用戶幫助等信息。
短信通
主機支持短信功能設置， 設置完成后可通過移動站手簿給基準站主機發短信，遠程設置基站、電臺協議等。
云服務
強大的云服務管理平臺，可遠程管理、配置設備，支持查看進度、管理作業、備份數據、實時共享、在線升級、在線注冊等多種使用功能，為用戶提供專家式一對一遠程服務。
產品配套
安卓高性能手簿
安卓操作系統手簿， 握感柔和、 堅固可靠， IP67 級， 抗
1.5m 自由落體跌落， 4G 全網通， 支持主機連接網絡上網，
2G 內存+16G 閃存， 4.3 寸 480*800 大屏， 1300 萬像素?cái)z像頭。
高速無線數傳電臺
采用無線射頻、數據處理、基帶處理三大技術， 空中傳輸速率達19200bp ，射頻發射功率達25W 。
的測量軟件
RTK 測量系統可配備全新安卓版工程之星測量軟件， 延續經典界面設計， 優化各類功能、算法， 拓展道路、電力等行業應用，省時省力。
技術指標
配 置
詳細指標
測量性能
信號跟蹤
BDS：B1、B2、B3；
GPS： L1C/A、L1C、L2C、L2E；
GLONASS：L1C/A、L1P、L2C/A、L2P；
SBAS：L1C/A；
Galileo：GIOVE-A和GIOVE-B、E1、E5A、E5B；
QZSS、WAAS、MSAS、EGNOS、GAGAN； 2 L-Band跟蹤
GNSS特性
定位輸出頻率 1Hz～50Hz；初始化時間 小于10秒；初始化可靠性 ＞99.99%；全星座接收技術，能夠支持來自所有現行的和規劃中的GNSS星座信號；高可靠載波跟蹤技術，提高載波精度，提供高質量原始觀測數據；智能動態靈敏度定位技術，適應各種環境變換，適應惡劣、遠距離定位環境；高精度定位處理引擎
定位精度
碼差分GNSS定位
水平：0.25 m + 1 ppm RMS；垂直：0.50 m + 1 ppm RMS；SBAS差分定位精度：典型<5m 3DRMS
靜態測量精度
±（2.5 mm + 0.5mm/km×d）（d為被測點間距離，km）
RTK測量精度
±（8 mm + 1mm/km×d）（d為被測點間距離，km）
操作系統
用戶交互
操作系統
Linux
按鍵
雙鍵操作，方便快捷
指示燈
五指示燈
web交互
內置Web UI管理后臺，支持WiFi和USB模式訪問接收機內置Web UI管理頁面，實時監控主機狀態，自由配置主機
語音
智能語音技術，智能狀態播報、語音操作提示；默認支持中文、英語、韓語、俄語、葡萄牙語、西班牙語、土耳其語； 支持語音自定義
二次開發
提供二次開發包，開放OpenSIC觀測數據格式以及交互接口定義用于二次開發
數據云服務
網頁版云服務管理平臺，支持在線注冊等遠程管理、數據交互等服務
硬件
尺寸
175mm*83mm（直徑、高）
重量
1.06kg（無電池）
材質
熱塑性聚酯、聚碳酸酯高分子材料
溫度
工作溫度：–30 °C到+65 °C；存儲溫度：–40 °C到+80 °C
濕度
抗冷凝
防護等級
防水：1m浸泡，IP67級； 防塵：完全防止粉塵進入，IP67級
防震
抗2米隨桿跌落
電氣
電源
9-28V寬壓直流設計，帶過壓保護
電源解決方案
雙電池供電，支持熱插拔,電量6800mAh
通訊
I/O端口
5芯PIN LEMO 外接電源接口+RS232；7芯PIN LEMO 外接USB（OTG）；電臺、網絡天線接口（共用）；SIM卡卡槽
無線電調制解調器
內置高性能收發一體電臺,低中高（1W、2W、3W）三擋，典型作業距離8km，工作頻率410-470MHz，可切換電臺中繼模式；外置發射電臺 5W/25W，工作頻率 450-470MHz通訊協議： TrimTalk450S,TrimMark3, SOUTH
蜂窩移動
基于Linux平臺的智能PPP撥號技術，自動實時撥號、工作過程中持續在線；主機外置網絡天線，配備4G高速網絡通訊模塊（支持移動、聯通、電信），兼容3G/GPRS/EDGE；兼容各種CORS系統接入
藍牙
Bluetooth 4.0藍牙標準，支持Android系統手機連接；Bluetooth 2.1 + EDR標準
NFC無線通信
采用NFC無線通信技術，手簿與主機觸碰即可實現藍牙自動配對（需手簿同樣配備NFC無線通信模塊）
外部通信
可選配外接GPRS/CDMA雙模通訊模塊，自由切換，適應各種工作環境；支持外接無線上網卡
WIFI
標準
802.11b/g/n標準
WIFI熱點
具有WIFI熱點功能，任何智能終端均可接入接收機，對接收機功能進行豐富的個性化定制；工業手簿、智能終端等數據采集器可與接收機之間通過WIFI進行數據傳輸
WIFI數據鏈
接收機可接入WIFI，通過WIFI進行差分?jǐn)?shù)據播發或接收
數據存儲
傳輸
數據存儲
8G內置固態存儲器,支持32G外接擴展；自動循環存儲(存儲空間不夠時自動刪除早數據)；支持外接USB存儲器進行數據存儲；豐富的采樣間隔，支持50Hz的原始觀測數據采集
數據傳輸
一鍵智能拷貝通過外接USB存儲器直接導出主機靜態數據；即插即用的USB傳輸數據方式；FTP下載、HTTP下載
數據格式
靜態數據格式：南方STH、Rinex2.01和Rinex3.02等多種格式；差分?jǐn)?shù)據格式：CMR+、CMRx、RTCM2.1、
RTCM2.3、RTCM3.0、RTCM3.1、RTCM3.2輸入和輸出；GPS輸出數據格式：NMEA0183、PJK平面坐標、二進制碼、TrimbleGSOF；網絡模式支持：VRS、FKP、MAC，支持NTRIP協議
慣導系統傳感器
傾斜測量（選配）
內置傾斜補償器（選配），根據對中桿傾斜方向和角度自動校正坐標
電子氣泡
內置感應器，手簿軟件可顯示電子氣泡，實時檢查對中桿整平情況
溫度傳感器
內置多個溫度傳感器，采用智能變頻溫控技術，實時監控與調節主機溫度
