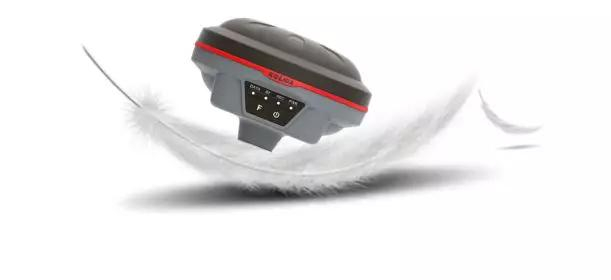

科力達2019款K3 輕小的RTK測量系統
發布時間：2018-12-29 18:10:03 瀏覽量：9481次
產品簡介
K3 RTK測量系統，科力達新一代全功能平臺級RTK測量系統。小身材，配備小尺寸定位芯片、第三代小型化電臺芯片，三位一體高度集成天線，優化信號傳輸機制，穩定傳輸數據。突破“3W”設計原則間距不少于3倍線寬的約束條件，抑制內部串?dāng)_。高能密度，續航長。網絡與平臺化應用模式+全功能基礎硬件體系，進入智能交互物聯時代。
性能特點
三大優越性能，實現一種舉重若輕
1、高性能零相位GNSS天線，抗干擾能力強，體積小。GNSS天線、藍牙天線、WIFI天線“三位一體”高度集成化設計，優化了信號傳輸機制，節省主機內部空間，性能更穩定。
2、采用“微空間信號串?dāng)_處理技術”，突破電子設計領域“3W”規則，解決狹小密集空間中的信號串?dāng)_問題，信號質量高。
2、全星座接收，支持四星定位，支持新的北斗三號導航衛星。
四類數據鏈，與世界的觸手可及
1、電臺
新一代高靈敏度、低功耗、小型化無線電臺，高速率、高性能、高穩定、高可靠，適用于各種惡劣的工作環境；
1）內置前向糾錯、循環冗余檢驗，抗干擾能力更強，滿足遠距離作業需求。2）410-470寬頻頻段，支持TrimTalk450S/，TrimMark3/SOUTH,實現與進口設備的互聯互通。
3）支持自定義頻段，可通過手簿、手機、隨時更改通道頻率，實現準確連接。
2、網絡
雙通道藍牙設計，主機與手簿之間信號雙向傳輸，共享手簿全網通網絡，網絡RTK作業體驗更優。
3、WIFI
可借助wifi連接網絡，獲取數據，亦可開放wifi熱點，由多種設備接入，進行更加豐富的設置與調整。
4、藍牙
Bluetooth 4.0標準超長距離藍牙，采用穩定的數據傳輸技術，信號傳輸穩定，兼容2.1標準，應用便利靈活。
多角度設計，依循匠心獨運之道
1、用心設計
突破RTK空間限制，體積進一步縮小
“三位一體”天線集成化、無線電臺小型化、“微空間信號串?dāng)_處理技術”等關鍵技術突破，小型化、輕量化RTK設計趨勢走向新高度。
2、鎂合金機身，采用更細膩的表面飾紋，科技設計感更強。
3、交互設計
1）雙按鍵操作，簡潔的交互設計流程，無需手簿即可完成主機模式切換、數據鏈切換等設置。
2）內置高清語音，一鍵播報主機模式，智能提醒主機狀態。配合雙按鍵，操作更簡單。默認支持中文、英語、韓語、俄語、葡萄牙語、西班牙語、土耳其語；支持語音自定義。
六大功能，測繪從此游刃有余
1、續航
1）內置6800mAh高容量電池，續航時間超過12小時，一次充電，滿足全天作業。
2）支持快速充電，配備全新定制快充充電器，5小時以內即可充滿。
3）進口認證電芯，循環充電，使用壽命長，性能可靠
2、NFC觸碰配對
全新NFC閃觸配對技術，可快速建立通信數據鏈，擺脫傳統繁瑣的連接過程，獲得更順暢的使用體驗。
3、電子氣泡
檢查對中桿是否水平時，用戶不必再關注對中桿的物理氣泡，手簿測量軟件上電子氣泡實時準確顯示對中桿的整平狀態。
4、WebUI
接收機內置管理界面，訪問WebUI，可實時查看或更改主機狀態、主機配置、衛星信息、數據記錄、數據傳輸、電臺設置、固件升級、用戶管理、用戶幫助等信息。
5、短信通
主機支持短信功能設置，設置完成后可通過移動站手簿給基準站主機發短信，遠程設置基站、電臺協議等。
6、云服務
強大的云服務管理平臺，具有遠程管理、配置設備，支持查看進度、管理作業、備份數據、實時共享、在線升級、在線注冊等多種使用功能，為用戶提供專家式一對一遠程服務。
三套配備，保證外業輕裝從簡
1、H5手簿：
安卓系統手簿，實現4G全網通，2G內存+16G閃存，4.3寸高清大屏，具備1300萬像素
安卓工程之星軟件：延續經典界面設計，優化各類功能、算法，拓展道路、電力等行業應用，IP67，適用于多種作業環境。
2、新款大電臺：
高功率發射電臺，具有高清OLED液晶，可進行藍牙無線連接，410-470寬頻支持，兼容進口協議。
3、新款小型化儀器箱：
較上一代儀器箱體積縮小三分之一；
全新立腳設計，放置更穩定；
科學合理的紋理設計，更耐磨；
更精細的內襯設計，給用戶帶來更為享受的開箱體驗。
技術指標
配置
詳細指標
測量性能
信號跟蹤
BDS：B1、B2、B3
GPS： L1、L2C、L2P、L5、
GLONASS： L1、L2
Galileo： E1C、E5A、E5BSBAS、QZSS
L-Band 跟蹤
GNSS特性
定位輸出頻率 1Hz～50Hz
初始化時間 小于10秒
初始化可靠性 ＞99.99%
全星座接收技術，能夠支持來自所有現行的和規劃中的GNSS星座信號
高可靠載波跟蹤技術，提高載波精度，提供高質量原始觀測數據
智能動態靈敏度定位技術，適應各種環境變換，適應惡劣、遠距離定位環境
高精度定位處理引擎定位精度
碼差分GNSS定位
水平：0.25 m + 1 ppm RMS
垂直：0.50 m + 1 ppm RMS
SBAS差分定位精度：典型<5m 3DRMS靜態測量精度
水平: ±(2.5+1×10-6×D)mm
高程: ±(5.0+1×10-6×D)mm
RTK測量精度
水平: ±(10+1×10-6×D)mm
高程: ±(20+1×10-6×D)mm
（D為被測點間距離，km）操作系統/
用戶交互操作系統
Linux
按鍵
雙鍵操作，方便快捷
指示燈
四指示燈
web交互
內置Web UI管理后臺，支持WiFi和USB模式訪問接收機內置Web UI管理頁面，實時監控主機狀態，自由配置主機。
語音
iVoice智能語音技術，智能狀態播報、語音操作提示；
默認支持中文、英語、韓語、俄語、葡萄牙語、西班牙語、土耳其語；支持語音自定義二次開發
提供二次開發包，開放OpenSIC觀測數據格式以及交互接口定義用于二次開發
數據云服務
網頁版云服務管理平臺，支持在線注冊等遠程管理、數據交互等服務
硬件
尺寸
直徑130mm x高85.3mm
重量
820g
材質
鎂合金
溫度
工作溫度：–25 °C到+65 °C
存儲溫度：–40 °C到+80 °C濕度
抗冷凝
防護等級
防水：1m浸泡，IP67級
防塵：防止粉塵進入，IP67級防震
抗2米隨桿跌落
電氣
電源
12-28V寬壓直流設計，帶過壓保護
電池
高容量內置電池 6800mAh 7.4V
電源解決方案
常規作業滿足10小時續航時間，可支持其他變壓供電系統，
（提供7*24h持續工作電源解決方案）
通訊
I/O端口
5芯LEMO接口 外接電源接口+RS232
7芯LEMO接口 外接USB（OTG）電臺天線接口
無線電調制解調器
內置高性能接收電臺，典型作業距離8km，工作頻率410-470MHz，支持外置發射電臺 5W/25W/35W
通訊協議： TrimTalk450S,TrimMark3, SOUTH藍牙
BLEBluetooth 4.0藍牙標準，支持Android系統手機連接；Bluetooth 2.1 + EDR標準
NFC無線通信
采用NFC無線通信技術，手簿與主機觸碰即可實現藍牙自動配對（需手簿同樣配備NFC無線通信模塊）
外部通信
可選配外接GPRS/CDMA雙模通訊模塊，自由切換，適應各種工作環境；
WIFI
標準
802.11b/g/n標準
WIFI熱點
具有WIFI熱點功能，任何智能終端均可接入接收機，對接收機功能進行豐富的個性化定制；
工業手簿、智能終端等數據采集器可與接收機之間通過WIFI進行數據傳輸WIFI數據鏈
接收機可接入WIFI，通過WIFI進行差分數據播發或接收
數據存儲/傳輸
數據存儲
8G內置固態存儲器,支持32G外接擴展；自動循環存儲(存儲空間不夠時自動刪除早數據)；支持外接USB存儲器進行數據存儲；豐富的采樣間隔，支持50Hz的原始觀測數據采集
數據傳輸
一鍵智能拷貝通過外接USB存儲器直接導出主機靜態數據；即插即用的USB傳輸數據方式；FTP下載、HTTP下載
數據格式
靜態數據格式：南方STH、Rinex2.01和Rinex3.02等多種格式
差分數據格式：CMR+、CMRx、RTCM 2.1、RTCM 2.3、RTCM 3.0、RTCM 3.1、RTCM 3.2輸入和輸出；GPS輸出數據格式：NMEA 0183、PJK平面坐標、二進制碼、Trimble GSOF；慣導系統/傳感器
傾斜測量
無
電子氣泡
內置電子氣泡芯片，手簿軟件可顯示電子氣泡，實時檢查對中桿整平情況
溫度傳感器
內置溫度傳感器，采用智能變頻溫控技術，實時監控與調節主機溫度
